Auswertung und Einsatz von Satellitenbildern

in der Oberstufe des Gymnasiums

2.3.3.3. Mehrfarbenbilder durch Kombination einzelner Kanäle

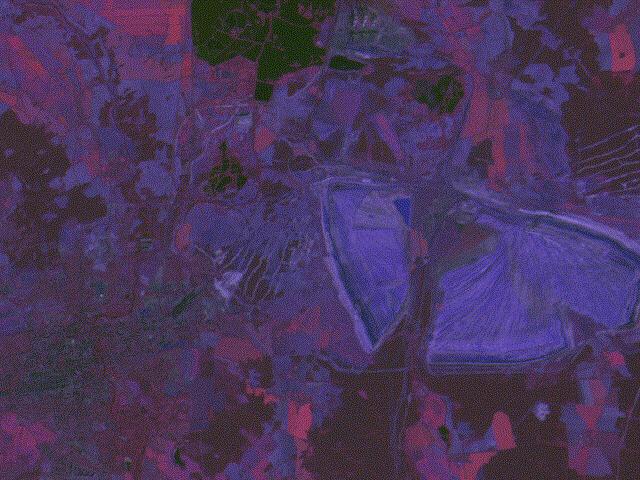

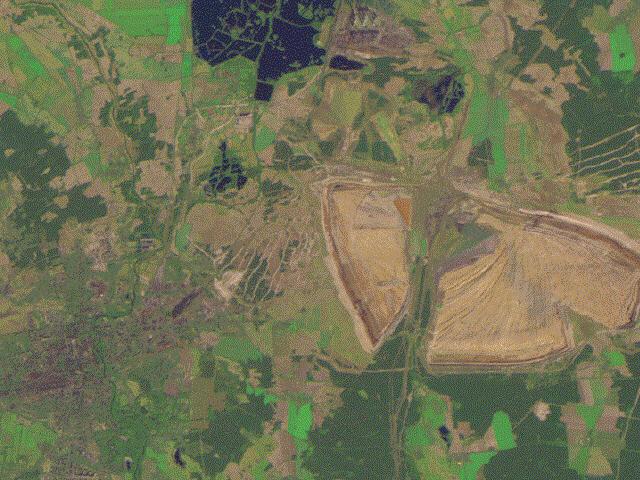

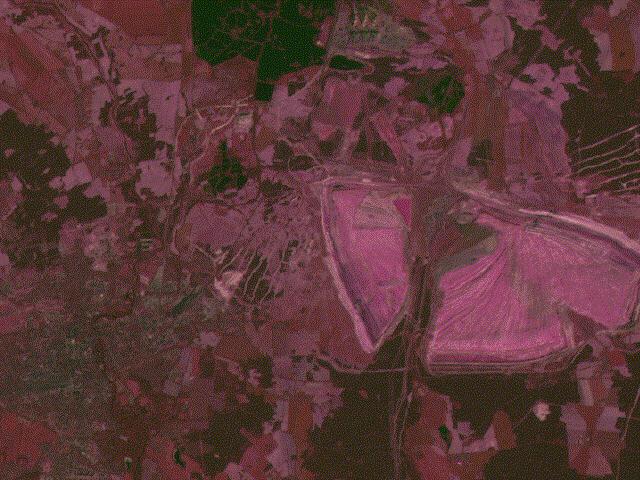

Konbination der Kanäle 4, 2, 5 Konbination der Kanäle 5,3,7 Konbination der Kanäle 5,4,3 Kombination der Kanäle 432
Konbination der Kanäle 5,6,7 Konbination der Kanäle 7,1,3 RGB-Farbmodell Kombination der Kanäle 3,2,1
Die obigen Farbkomposite wurden aus den angegebenen Kanälen durch Zuordnung zum R-, G B-Kanal des RGB-Farbmodelles in Corel-Photopaint gewonnen. Das Farbkomposit aus den sichtbaren Kanälen 3, 2 und 1 ist dabei offensichtlich das unscheinbarste.
Band Wellenlänge(Mikro-m) Bezeichnung
1 0.45 - 0.52 sichtbar blau
2 0.52 - 0.60 sichtbar grün
3 0.63 - 0.69 sichtbar rot
4 0.76 - 0.90 nahes Infrarot
5 1.55 - 1.75 mittleres Infrarot
6 10.40 - 12.50 thermisches Infraro
7 2.08 - 2.35 mittleres Infrarot
Landsat hat sieben Kanäle. Drei der jeweiligen Kanäle kann man im RGB-Farbmodell zu einem Farbkomposit kombinieren.
  1. Wieviele unterschiedliche Bilder erhält man bei beliebiger Kombination (ohne Wiederholung und mit Berücksichtigung der Zuordnung zu R-, G- und B-Kanal)?

    2. Wieviele unterschiedliche Bilder erhält man, die die Kanäle 1 bis 7 ohne Wiederholung der Kanäle und ohne Berücksichtigung der Zoordnung zum R-, G- bzw. B-Kanal?

  2. Legen Sie eine Tabelle an und analysieren Sie die o. a. Farbkomposite in Abhängigkeit von der Wellenlänge darauf hin, welches Remissionsverhalten in den einzelnen Bildern den einzelnen Farbtönen entspricht.
543 453
Band Wellenlänge(Mikro-m) Bezeichnung Anwendung
1 0.45 - 0.52 sichtbar blau Unterscheidung von Boden und Vegetation, Anwendung für Küstengewässer, dringt etwas in Wasser ein, Trennung von Laub- und Nadelwald
2 0.52 - 0.60 sichtbar grün im Maximum der Grünreflexion von Vegetation, für Vitalitätsuntersuchungen
3 0.63 - 0.69 sichtbar rot im Minimum der Grünreflexion,zur Abgrenzung von Veget.
4 0.76 - 0.90 nahes Infrarot im Maximum der Chlorophyllreflexion, für Vitalitätsuntersuchungen
5 1.55 - 1.75 mittleres Infrarot Feuchtigkeitsindikator für Böden und Vegetation, Trennung von Schnee und Wolken
6 10.40 - 12.50 thermisches Infraro Thermale Eigenstrahlung mit reduzierter geometrischer Auflösung, Wärmestreß bei Pflanzen
7 2.08 - 2.35 mittleres Infrarot zur Unterscheidung von Gesteinen, hydrothermale Kartierung
